Wellness Hotel Herdecke - Planung Bleichstein Ufer Herdecke - DE >>> Neuer zentraler Eingang für die Bürger - nun mit Wellness - und Aussen-Saunen - bezahlt alles der Investor, der dafür Bauland für sein Hotel bekommt - Stadtbild-prägende Orts-Eingangs-Situation - hoher Anteil von Raumplanung und Bauordnung  - Planverfasser : Dipl.-Ing. Arch. Goebel - Vorschlag Bürgerbeteiligung in Herdecke Vorschlag 4.3 mit neuem 3 teil. Haupt-Becken im Freibad 3,5 Mio. €  Therme Hotel Herdecke, Therme Bad Herdecke. 69 MIo. € Invest DE





Marriott International had a gain of 2,4 Mrd. USD in 2022.

Davon kann man pro Jahr 35 Hotels á la Herdecke bauen.

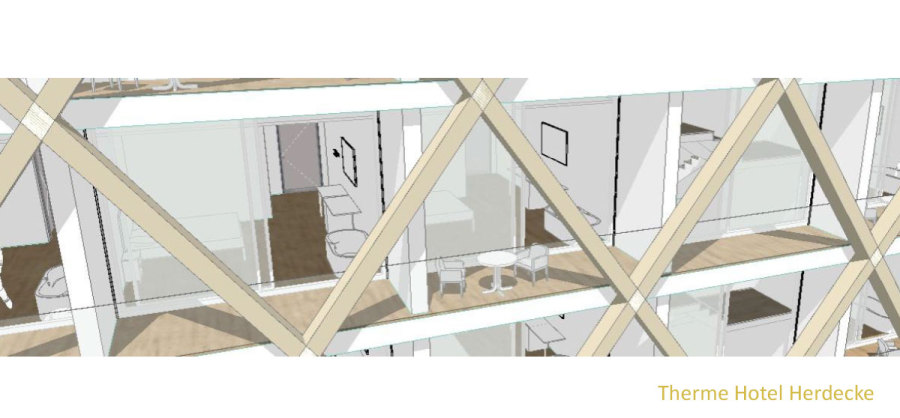

Mehr zur X-Fassade - hier - - - -  Für die Beheizung des Wellness Hotela wurde ein neue Ko-Axial-Sonde entwickelt















Da haben 2 Doktores aus Herdecke und Hagen zusammengesessen und für den Künstler und Bauplaner



eine Aufgabenstellung verfasst. - Eine Antwort hier in Entwurfs-Plänen. - Die Idee der Drs. geht auf !







Korrektur-Wünsche bitte ab Mitte August bis Mitte Dezember an : info@ing-goebel.com



Korrektur 1. ist drin "50 m Bahnen im Schwimmer-Becken", und 2. Klein-Kinder-Becken



3. Neues Kreis-Becken - Herdecker Bade-Tasse - wurde als Ganzes nach Süden gedreht



4. Die 4 Saunen sind ganz ordentlich geworden - 5. Bin jetzt im Hotel-Zimmer-Entwurf



6. EG Wellness Bereich gut geworden - Frage : Beach-Volleyball-Platz neu einplanen ?





Eine Antwort in Entwurfs-Plänen und  Architektur-Vorschau-Bildern :













Plansatz Version 4.4 - Stand 09.10.2023
Plansatz Entwurf Wellness Hotel Herdecke[...]
PDF-Dokument [41.8 MB]







>>> Marriot International had a gain of 2,4 Mrd. USD in 2022
>>> Davon kann man pro Jahr 35 Hotels á la Herdecke bauen.


Hello Mariot Intenational in Bethesda / Maryland / USA - will you
be willing and able to build this Wellness Hotel in Herdecke, small
nice town by the river - then you get the 10.000 sqm land for free.
Will you please send your letter of interest to : info@shg-group.ed
info@ing-goebel.com and Dr.  Katja.Strauss-Koester@herdecke.ed


The mayor is happy to welcome your delegation and to show you
the site in town, by the river - and no competition all around ...


Best regards from Volker Goebel - Dipl.-Ing. Arch.

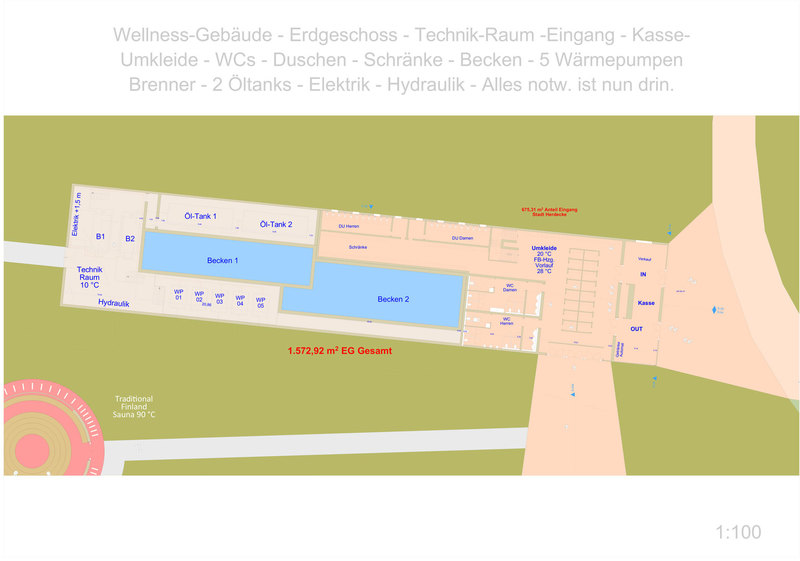

Bild_EG_Therme_Hotel_Herdecke.pdf
PDF-Dokument [945.5 KB]









>>> Hotel und Wellness Anlage - Investor gesucht - Private-Public Partnership - klare Grundstücks-



Grenzen - Herdecke freut sich ... Hotel Wellness wird Stadtbild prägend sein - Vor allem bei Nacht





https://www.youtube.com/watch?v=HtMhBDWkOKg - best viewed with some music - sound on - and then open .pdf in the bottom









Download-Center

3D Daten im .ifc Austausch-Format - jede Profi CAD kann das einlesen - 05.09.2023
Entwurf Wellness Hotel Herdecke_.txt
Text-Dokument [65.8 MB]
2D Grundriss EG - download - unzip - check .dwg suffix - open in Pro-CAD - 04.09.2023
EG_Entwurf Wellness Hotel Herdecke_.zip
Archivdatei im ZIP Format [570.4 KB]
2D Grundriss EG - download - unzip - check .dwg suffix - open in Pro-CAD - 04.09.2023
1OG_Entwurf Wellness Hotel Herdecke_.zip
Archivdatei im ZIP Format [449.9 KB]























Thema Bäume im Planungs-Perimeter





"Es wurden keine Bäume überplant" - ich brauche die Baum-Standorte um die Saunen richtig



zu dimensionieren und stellen zu können. - Grundsätzlich finden sich in allen Entwürfen von



Goebel "Baum-Bilanzen". - Eine andere Erfahrung ist, dass vor einer BUGA Bundesgartenschau



erst einmal Sicht-Achsen frei-geschnitten werden. - Gewerbegebiet : Wellness Hotel Freibad



Wenn diese Baumschutz-Satzung ewig so weiter gilt - Dann gewinnen die Bäume !!! Herdecke



ist jetzt schön völlig zugewachsen - Da müssen mal ein paar Sicht-Achsen rein. - Heilige Kühe.





















Übersichts-Tabelle zu bauende  Raum-Flächen im Vergleich


Geschoss-Name gehört zu Investor-Hotel Investor Wellness gehört zu Stadt Herdecke
  offen für Hotel-Gäste bzw. Gastronomie offen für die Bürger
    offen für die Bürger


Erdgeschoss Garage  Eingang, Umkleiden Schwimmbecken, Wege
  3.238 qm Duschen und WC´s Sonnen-Liege-Tribüne
    Technik-Raum, Saunen 2.387 qm
    2.662 qm



1. Obergeschoss Eingang und H-Zimmer 1 Geschoss-Fläche mit -
  2.009 qm 2 Warmbade-Becken
    1.573 qm


2. Obergeschoss Hotel-Zimmer 1 Geschoss-Fläche mit
  1.518 qm kleiner Bühnenfläche
    1.573 qm


3. Obergeschoss Hotel-Zimmer
  1.212 qm


4. Obergeschoss Hotel-Zimmer
  1.097 qm


5. Obergeschoss Hotel-Zimmer
  982 qm


6. Obergeschoss Hotel-Zimmer
  867 qm


Dach-Geschoss Restaurant
  759 qm


Dach Dach-Photovoltaik
  654 qm



20.531 qm 12.336 qm 5.808 qm 2.387 qm

Summen / % 60,0 % 28,3 % 11,7 %

  gehört zu Investor-Hotel Investor Wellness Schwimmbecken
  offen für Hotel-Gäste bzw. Gastronomie offen für die Bürger
    offen für die Bürger Land NRW / Stadt Herdecke


Kosten-Hebel 4.000 EUR / qm 2.800 EUR / qm 1.500 EUR / qm

Baukosten netto 49.344.000 EUR 16.262.400 EUR 3.580.500 EUR

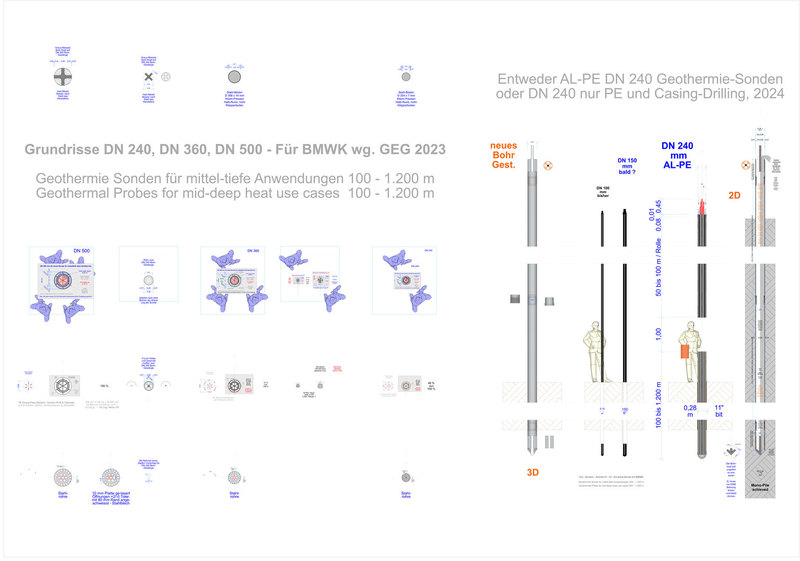

Die Bohr-Kosten für 5 Geothermie-Sonden 300 m sind noch nicht drin

Die 5 Wärme-Pumpen, der Spitzenlast-Kessel, Doppelauspuff und die

2 Öl-Tanks sind auch noch nicht drin - Die Solar-Anlage ist aber drin.



Die Kosten für die 980 qm Zufahrt-Strasse z. Hotel ist noch nicht drin





Die schöne Edelstahl-Blech-Rutsche kann weiterverwendet werden ...



















Herdecke Freibad Saison 2022 2022































Bewertung Land-Tausch gegen Wellness-Eingang-Duschen-WCs-Saunen :

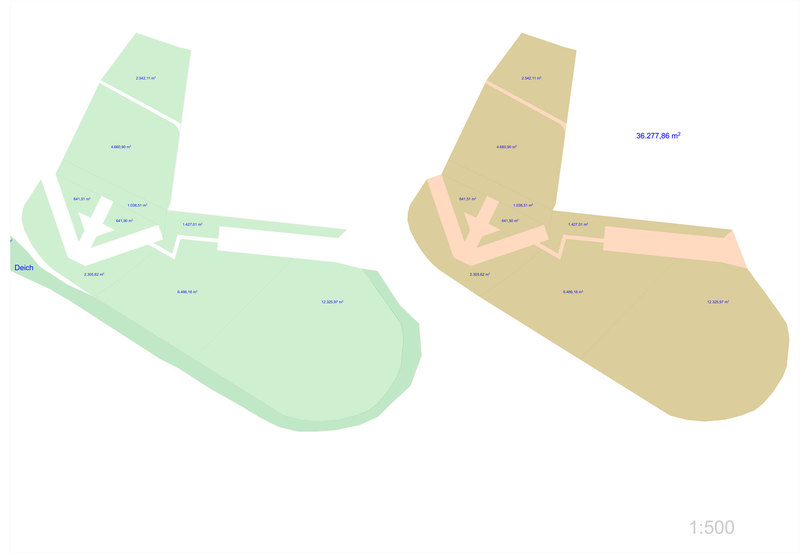

Die erweiterte Bebauungs-Plan-Bleichstein-Fläche beträgt 92.791 qm

Perimeter-Strich-Strich-Linie in blau - 100 %





Die Fläche für Zufahrt, Hotel, Wellness-Gebäude beträgt 10.715 qm

Perimeter-Strick-Strich-Line in rot  - 11,6 %





Stellen wir jetzt den Wellness-Invest von netto 16.262.400 EUR

den 10.715 qm Bauland für das Hotel gegenüber rechnet man :



16.262.400 EUR Invest / 10.715 qm Bauland = 1.518 EUR / qm





Der Land-Abtausch-Preis ist also 1.518 EUR / qm - Teuerst verkauft



Wahrscheinlich ist dan ein neuer Landpreis-Rekord für Herdecke !!!



Da kann niemand sagen die Gemeinde hätte Bauland verschenkt ...





Es ist auch kein geschlossener Bieter-Wettbewerb - wer Hotel und



Wellness bezahlen / bauen kann - und sich mit der Stadt Herdecke



in einem Vertrag über die Betriebskosten einig wird - ist willkommen.











































































Der gesamte Planungs-Perimeter ist eine 2-3 Meter tiefe Senke zwischen Deich und Strasse.



Hat das Gelände eine Überflutungs-Historie ?? - Immerhin steht die Sporthalle da seit Jahr-



zehnten ! Der Wasserstand steigt dort nicht, weil die Stelle zwischen 2 grossen Seen liegt,



die als riesige Vorfluter auch riesige Wasser-Mengen aufnehmen. Flussaufwärts Sperr-Wehr.



Trotzdem fehlen da 72.621 Kubikmeter Boden ! - Westside Hagen wird mit Bauschutt gefüllt.
















>>> Es wurde eine Skulptur der Architektur - Aufrichtung - Phoenix -
alle Zimmer haben Süd-West - Süd - oder Südost Ausrichtung -
Hotel-Architektur mit 77 Hotel-Zimmern - und 89 PP -











https://www.ing-goebel.shop/







https://www.ing-goebel.shop/shop/Entwurf-Wellness-Hotel-Herdecke-Die-%C3%96ffentlichkeit-bekommt-Zentr-Eingang-Wellness-und-Saunen-f%C3%BCr-Hotel-Grundst%C3%BCck-PPP-p581051262





Sie hatten schon deutlich über 100 von den 300 Arbeits-

Stunden die die Rechnung abdeckt. - Bis wurde nichts

gezahlt - Bitte zahlen Sie 1/3 Ihrer Rechnung - BITTE



Wir haben immer noch keine Planung Stand Bauantrag

Wir haben immer noch keinen Präsentations-Film der

auch Herdecke zeigt  Und mmer noch keine Kalkulation



Lassen Sie die Entwicklung noch 200 h weiterlaufen ...



Erbitte Standorte schützenswerte Bäume vom Vermesser.

















Stadt Herdecke hat bereits 451.096 EUR für Planungs-Leistungen Freibad bewilligt.





Davon habt Ihr LPH 1-3 von den beiden Bietern erhalten und bezahlt.



Dann dürften noch ca. 300.000 EUR für Planung bewilligt im Topf sein.



Der Tino Krebs lieferte im Wesentlichen schöne Pläne vom Alt-Bestand



Der Techniker lieferte eine Kalkulation, die klar macht, dass die Mittel



aus dem Förderbescheid nicht ausreichen werden - Schönes Dilemma !





Es geht mit einem neuen Ausführungs-Planer Ing. G. ab LPH 4  weiter ...



Bauausschuss bitte Freigabe an Bürgermeisterin erteilen, xy Investoren



zum Angebots-Besuchen zu empfangen - Weiter sind wir noch nicht ...











Schreiben an Herrn Goebel.pdf
PDF-Dokument [453.0 KB]







































Korrektur-Wünsche bitte ab Mitte August bis Mitte Dezember an : info@ing-goebel.com







1. erbitte den Auftrag für Planung Freibad-Becken - die 3,5 Mio. EUR

Planungs-Honorar-Vorschlag 10 TEUR + MwSt. auf Rechnung



2. erbitte General-Planungs-Auftrag für Gesamt-Projekt-Dauer

noch ohne Vorschlag - Planungs Vorschlag 3.4 schon sichtbar



3. erbitte Hinweise und Kritik der Herdecker Öffentlichkeit



4. erbitte Hinweise vom Hotel Zweibrückerhof / Familie Riepe



5. Erbitte Hinweise Raumplanung Herdecke und Dr. S-H Hagen



6. Erbitte Hinweise vom Bauamt in Herdecke - können wir



einen projektbezogenen Bebauungsplan vorschlagen bitte ?





MfG - Volker Goebel - baute schon das alte Freibad mit auf



Hagen - nicht Berlin oder Süddeutschland - plant und baut





Gründung Bauunternehmen Freibad Stadt Herdecke GmbH möglich ?



Gründungs-Geschäftsführer-Vorschlag Dipl.-Ing. Arch. Volker Goebel



Dr. Strauss-Köster und Dr. Schmidt-Hansen - Konzept der Beiden Drs.







Mein Rechner ist zu klein um auch nur ein Bild vernünftig zu rendern.



Schon einige Elemente im Datensatz. Mein PC ist so alt - kein Geld ...





Es macht Sinn den noch groben Vor-Entwurf bis LP 4 durchzuplanen



Wir machen auch gerne einen gerenderten Präsentations-Film 3 T€





Auf welchem Blatt steht geschreiben das die Stadt Herdecke nur das



defizitäre Freibad betreiben darf ? - und nicht das profitable Hotel !









Auslegung nach Orts-Kennzahlen Herdecke :







17.500 Freibad-Besucher in Saison 2022



17.500 : 6 M. = 98 Personen pro Tag





treffen auf 77 Zimmer Hotel pro Tag



Buchungs-Rate Hotel 70 % = 90 Personen pro Tag





Das Wellness-Gebäude - 2 Warmbecken, übernimmt die



öffentlichen Gäste im Winter = 65 Personen pro Tag









Arch. erbittet Einladung zum Orts-Termin - Amt und Freigelände



- erbitte die Standort schützenswerter Bäume im Vermesser-Plan



- und bis vorn am Ufer einige Höhen aufnehmen bitte



- für einen Investor sehen die Pläne immer noch aus wie



zu nah am Wasser gebaut - das is § 3 der Architektur - Höhen

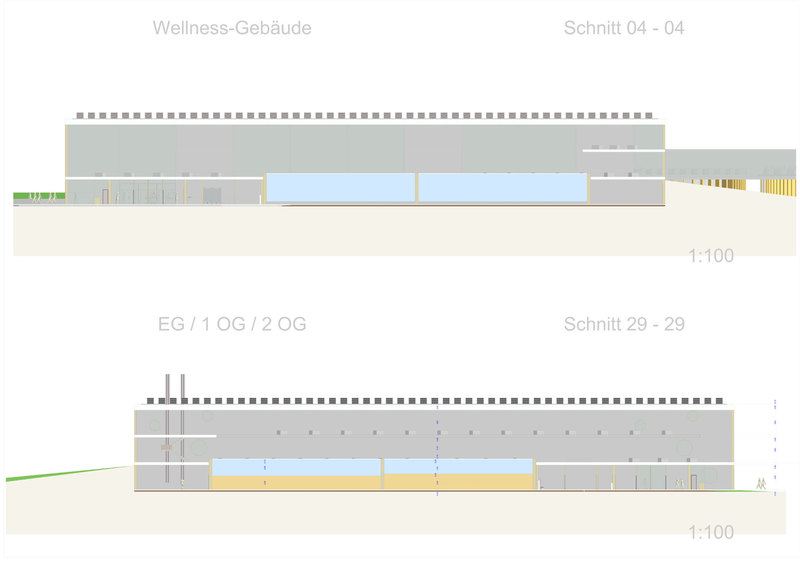

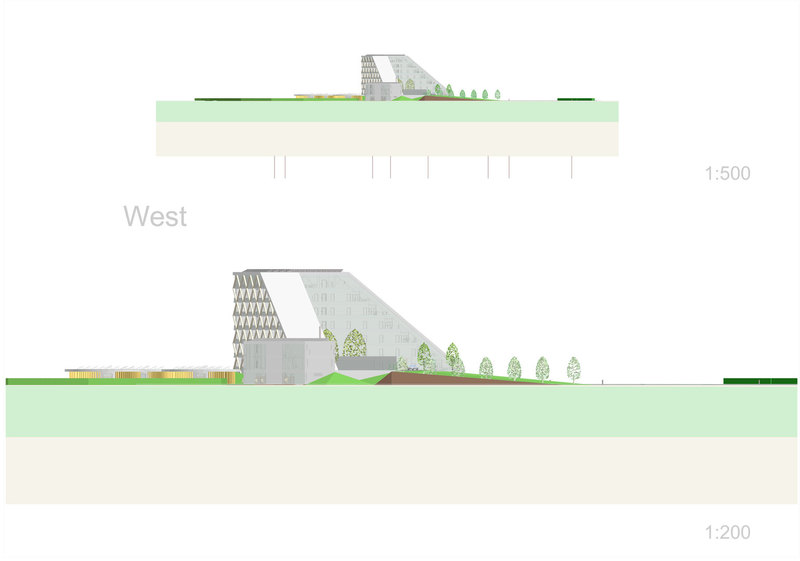

>>> Plansatz mit allen Geschossen, 3D Bildern, Ansichten, Flurstücken



xxmehr gibts nicht - für mehr braucht es einen Planungs-Etat 10 + 3 T€













Plansatz Version 4.4 - Stand 09.10.2023
Plansatz Entwurf Wellness Hotel Herdecke[...]
PDF-Dokument [41.8 MB]

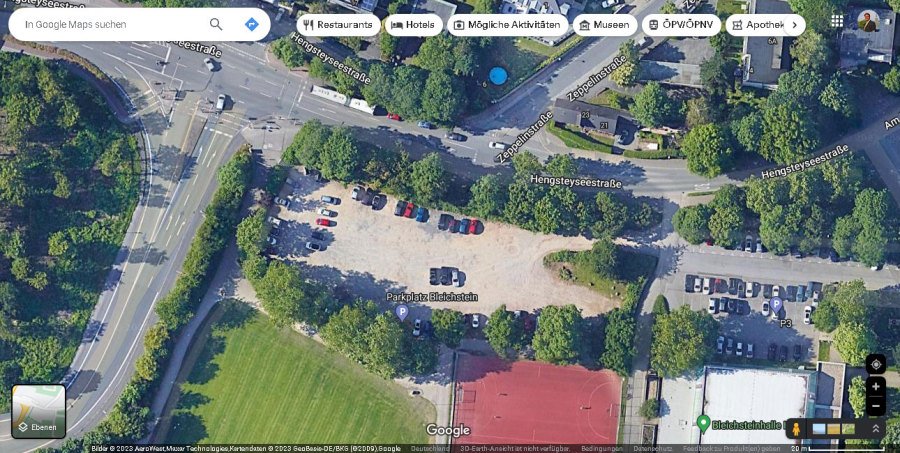

Fussgängerüberweg etwas nach links - Westen verlegen



Der Auto-Sex-Parkplatz wird zur sichtbaren Grünanlage



Die Einfahrt zum Hotel kann ich gerne noch machen ...



























Sehr geehrte Bauverwaltung Stadt Herdecke,

Sehr geehrte Bürgermeisterin Dr. Strauss-Köster,

Sehr geehrter Herr Dr. Schmidt-Hansen,


Es gab noch ein Donnerwetter aus der Bevölkerung :

- das zu regulären "50,0 m Schwimmbahnen" führte !

- und zu einem sehr flachen Mutter-Kleinkind-Becken

- die typischen 2 Herdecker Sonnen-Liege-Tribünen



Der Plansatz wurde mehrfach entsprechend angepasst. - Nun in Version 4.3


Sie können jetzt auf Investoren zugehen ? Oder warten Sie einen belastbaren
Plansatz und den notwendigen, verführerischen Hotel Präsentations-Film ab ?

Kalkulation nach DIN 276 beginnen ? Erst Kalkulation, dann Amortisations-RE.

Lassen Sie sich im Bauausschuss die Erlaubnis geben mit Hotel Investoren zu
verhandeln - Fragen Sie, ob der Förderbescheid Sanierung Freibad weiter gilt.

Viele Gemeinden haben alte Schwimmbäder - und es gibt nicht viele Wellness
Hotels in NRW die den Namen verdienen. - Ich musste die Interessen der Ge-
meinde immer mit den vermuteten Investor-Interessen abgleichen - PPP Plan.

Eine solches Bauwerks-Ensemble mit einem 65 % Anteil erneuerbaren Energien
zu konzipieren war nicht einfach - Planung nah am Wasser und Baugrund sind
auch dabei gewesen. Und vorhabens-bezogener Bebauungs-Plan.

Ihnen wünsche ich den Mut sich der Zukunft zu stellen.- Für Herdecke.


Sie haben einen Original-Entwurf von Arch. Goebel



Mit freundlichen Grüssen zum Wochenende


Volker Goebel

Dipl.-Ing. Arch.
.





Das Original - in 300 dpi - DIN A0 druckfähig - Version 4.4 vom 09.10.2023 - jetzt mit Fundamenten
Plansatz Entwurf Wellness Hotel Herdecke[...]
PDF-Dokument [41.8 MB]























Kann bitte mal jemand eine Heizlast-Berechnung für Wellness Hotel Bad in Herdecke erstellen.



Damit kann ich dann dazu passende Bohrtiefen, Wärmepumpen - und Spitzenlast-Kessel finden.



Es sind mindestens 65 % Wärme und Strom aus erneuerbaren Energien nachzuweisen. Wohl an.







https://www.bundesregierung.de/breg-de/aktuelles/neues-gebaeudeenergiegesetz-2184942



























































DANKE für 1 Jahr Freundschaft auf lokaler Ebene



Ing. L. H. und G. B. und Sohn J. B. im Testament















































Da Niemand die Rechnung für die Wellness Therme Hotel Entwicklung bezahlt !

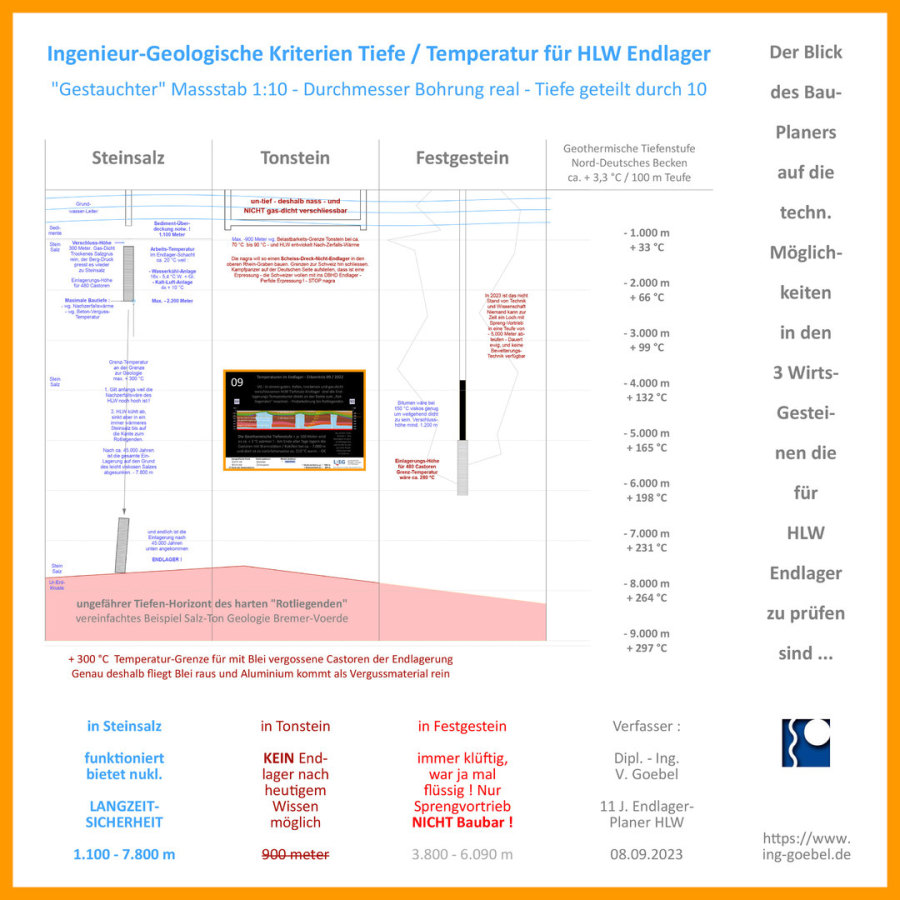

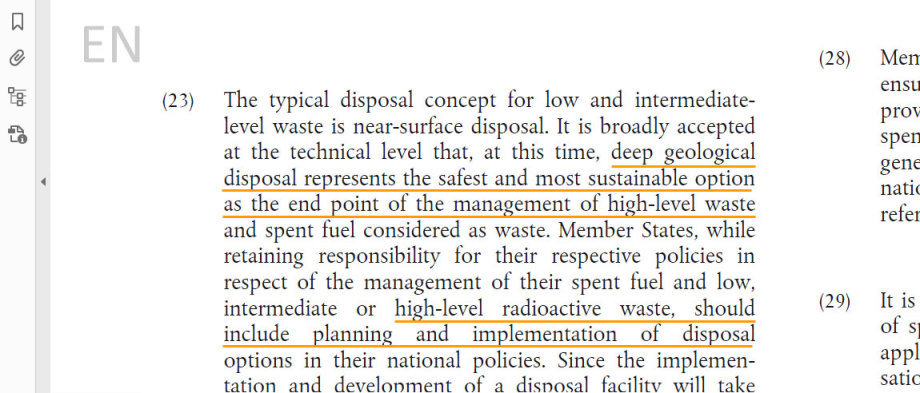

wende ich mich wieder der Wissenschaft zu : ENDLAGER für hoch radioaktive



Reststoffe - auf diesem Gebiet bin ich z. Z. weltweit unangefochten führend :



















































For Ing. Goebel - Countries are just clients - this is Europe List :





(There is also US List and Canada List - they have own rocksalt



there is All the rest list China, Japan, Brazil, South Africa etc.)





We have to give up that old policy that every country burries on its grounds



That is from an engineers technical point of view simply NOT POSSIBLE !!!











EU Country NPP capacity ON

Environment / Energy

/ Economy / Foreign

Trade / Finance

HLW Container Amount HLW
+CH +GB per 1.000 MW Ministers Name Types Containers
















Germany 22 GW OFF Steffi Lemke

Castors - 11 types

DBHD 2.0.0

2.047 Cont.

19.000 tons








Belgium 4 GW ON Tinne Van der Straeten ? ?







Bulgaria 2 GW ON

Rumen Radev

? 2.000 tons ?
    ms_register@ Government.bg







Finland 4,4 GW ON Mika Lintilä own shit GDF plans 1.600 tons ?


Olkiluoto wet sieve

environment poll.









France 63 MW ON Élisabeth Borne

Bure - kills workers

un-deep, soon wet

no gas-tight closure

possible - STOP

13.500 tons ?







Italy 1,5 MW OFF ? ? ?







Lithuania 2,4 MW OFF Dainius Kreivys ? 4.000 tons ?







Netherlands 0,5 GW ON Rob Jetten ? ?







Rumania 1,3 GW ON Nicolae Ciucă

Candu, less decay

heat from waste

?






Sweden 10 GW ON/OFF Romina Pourmokhtari ? 11.000 tons ?







Switzerland 3 MW ON/OFF Dr. Albert Rösti

Castors from DE

but bad plan for water heater that

poisons the Rhine

9.300 m3 ?







Slovakia 3 MW ON Ing. Peter Dovhun ? ?


minister@mhsr.sk





Slovenia 1,5 MW ON/OFF Bojan Kumer  ? ?







Spain 6 MW ON Teresa Ribera ? 11.400 m3 ?







Czech Republic 4 MW ON Jozef Sikela ? 14.500 tons ?







Hungary 2 MW ON Peter Szijjártó  ? ?







Great Britain 14 MW ON Andrew Bowie ? 5.850 tons ?











When looking for todays Ministers in Charge it became obvious that all EU countries



apart from Germany want to keep nuclear energy within their energy portfolios ...















































































Quellen-Nachweis Endlagerungs-Pflicht - wurde in der Richtlinie 2011 / 70 / Euratom



auf Dauer verankert - alle EU Gesetze heissen Richtlinien - DE - EN - alle EU Sprachen

















































you will find the EU law on GDF under https://eur-lex.europa.eu/eli/dir/2011/70/oj



in your national country language - took a litte time - 12 years - now we can do it ...







The law, and initiative from Ing. Goebel started at the same time by hazard/chance



And it took years to find out about it ... Its the longest thinking distance in planning



one can do - and its basically a temporary building into a deep geology - but getting



all : Physics, Geology, Material-Sciences, Drilling, Steelwork, Ropes, Machinery and



Mechanics, Building-Planning, Law and Society into 1 plan to be able to build a GDF



















Looking onto the facts - the problem is even more serious in the US - Hello USA



got all you good rocksalt geology in stock and we sended it already to NWTRB !





















>>> Die EU Endlager-Minister GDF 2024 Konferenz in Hamburg





- Eingeladen sind die politischen Verantwortungs-Träger für Endlager

  Auf Minister-Ebene >> Umwelt-, Energie-, Wirtschafts- und Finanz-

  minister, z.T. Aussenminister allein für Hoch-Radioaktive zuständig.



Die meisten Länder sind pro Atomkraft, und bauen, oder denken über

Neubau von Kernkraftwerken nach ! - 2 Länder haben aber auch Aus-

stiegs-Beschlüsse. - Die EU Politik und RU Situation bewegt EU Länder.





- Eingeladen sind NICHT die Entsorgungs-Unternehmen der Länder.

  (Die stecken in Ihren "Wagenburg-Mentalitäten" fest, und die sind

   irgendwie immer mit am Tisch, weil die so viel Werbung machen)





13 Jahre nach Beginn der Endlager-Pflicht sind die Arbeitsstände

in den EU Ländern zu Endlager deutlich erkennbar. - Wir müssen

noch die Umwelt-Verschmutzer stoppen und die Bauweise ändern.



Grundsätzlich ist die sichere technische Möglichkeit in 2023 gegeben.

Länder mit Ausbreitungs-Berechnungen sind Umwelt-Verschmutzer.





Technisch ist die Möglichkeit für sicheres Endlager 13 Jahre nach

Beginn der gesetzlichen EU Endlager-Pflicht nun wohl gegeben ...







Die finnischen Cowboys sprengen sich schon neben dem KKW

unter die Ostsee um eine Nasslagerung mit 150 Bohrungen in

die Ostsee zu bauen. - Das Finnische Sieb ! - Arme Ostsee ...



Die Schweizer wissen schon ganz genau, dass Endlager nur dort

sein kann, wo alle Wässer bergab ins tiefe Rheintal fließen ! Die

nagra plant einen "Durchlauf-Erhitzer" der ewig in den Rhein ...





Die Franzosen bringen sich im Tonstein bereits um, und machen

auf Polizei-Staat rund um Bure - ist aber 370 km von Stuttgart

entfernt - Von Bure fliessen alle Wässer direkt durch Paris ...



Die Tschechen (Czech Republic) haben 4 Standorte im Festgestein

in der engeren Auswahl - also un-tief, deshalb nass und nicht gas-

dicht verschliessbar. Untief - siehe Surao CAD Bild, und Benonit ...

"Manovice" ist nur 100 km von der Deutschen Grenze entfernt ...



Die Deutschen verfüllen Gorleben wieder - da fehlten 1.000 m

Überdeckung und der Salzstock war hinten im Zechstein-Meer,

er war verbeult und lag hohl - Ladung wäre durch-gesackt ...



Jetzt holen die Deutschen Ihre Gross-Loch-Vertikal-Bohrtechnik

von Fa. Herrenknecht raus, - Haben die DMT die interessanten

Geologien bereits vermessen lassen und in 3D Online Viewern !



Die Schächte des Bergbaus gehen nun in ein neues Zeitalter der

Effizienz ! - Wir dringen kontrolliert tiefer in die Erdkruste ein.

Die Deutschen sehen Endlager schlicht als Milliarden Geschäft.



Bitte bringen Sie Ihre HLW Behälter Datenblätter/Zng. mit :

Behälter-Typ, Inventar, Beladungs-Datum, Inventar - DBHD

schaut mal - ob Ihr Behälter robotic-remote vergiessbar ist.



Bei der Transport-Fähigkeit Ihrer Behälter erwarten wir 4 Trag-

zapfen. Bringen Sie Ihre Nachweise der Transport-Fähigkeit mit.



Wir holen HLW mit eigenen, ballistisch geschützen Waggons ab.



200.000.000.000 EUR = 8.000 Container (max. 10 Mg Inventar)



Das ist jeweils pro Land ein 30 Jahres Vertrag zwischen Staaten.





13 Jahre nach Beginn der EU Gesetzgebung ziehen wir Zwischen-



Bilanz, und prüfen Möglichkeiten von techn. notwendigen Koope-



rationen. EU Endlager-Minister-Konferenz GDF EU 2024 Hamburg





We have never been so close - in the last 70 years - to its solution.



































Erneuter, ergänzter Beitrag zur Grenztemperatur Einlagerung HLW Endlager



Ergänzung der Unterlagen um die beiden Castor-Typen mit Glas-Kokillen



Borosilikatglas und Edelstahl kamen dazu : Planungs-Skizze aktualisiert ...









https://de.wikipedia.org/wiki/Glaskokille



https://de.wikipedia.org/wiki/Borosilikatglas



https://de.wikipedia.org/wiki/TN_85





























Nochmal - Warum wir alle Castoren innen ausgiessen müssen :





. Castoren enthalten 100 bis 300 kg Plutonium in feinst verteiler

  Form in den Einzel-Brennstäben (Zirkaloy-Röhrchen 0,5 mm !)

  Die räumliche Trennung ist über längste Zeiträume zu erhalten.

  Ein Verguss - vergiessen aller Leerräume mit Metall hüllt jeden

  Einzelstab in ein Metall-Gehäuse ein. - Einzelzelle - Isolation

  Die kritische Masse, die man mit einer Exposion zünden kann

  ist bei 16,5 bzw. je nach Bombe bei 22 kg. - Plutonium ist ein

  Metall, das bei geeigneten Rahmen-Bedingungen explodieren

  kann - man nennt das dann Atom-Bombe. --- Es wird niemals

  Kessel geben in denen man kleine Atom-Bomben zünden kann.

  Man müsste die 100 bis 300 kg Pu auch vorher aus 10.000 kg

  Castor-Gesamt Inventar "auszentrifugieren". Eigentlich ist das

  völlig unnötig - aber wir möchten auch Zustände berücksich-

  tigen die uns bisher gar nicht eingefallen sind ! Da unten ist

  Berg-Druck und es könnte ja auch Erdbeben geben und nichts

  soll sich da aufeinander pressen können weil Abstände dazwi-

  schen waren. Das ist eine DE Qualität mit einer Schweizer QS.

  Castoren mit Brennstäben werden mit Aluminium vergossen.

  Rein-Aluminium und Industrie-Aluminium-Legierungen. - Ein

  schöner Neben-Effekt ist - Der Verguss-Castor ist nicht mehr

  so schwer wie er mit Blei-Verguss wäre. - Brennstab-Castoren.



- In die Castoren mit den Kokillen wird sehr viel weniger Argon

   sein - Die runden Edelstahlbehälter enthalten 150 Liter und

   neuerdings 180 Liter Glas, denen abgeschiedene Spaltstoffe

   zugemischt sind - War ein Glas-Verguss von Metall-Partikeln.

   Ein typisches Borosilikatglas wird bei 825 °C instabil/flüssig.

   Aluminium schmilzt bei 660 °C. Da bleiben uns 165 °C bei der

   Anliefer-Schmelzen-Temperatur - das ist befriedigend. - Es

   werden 5 % der Glas-Zylinder einen oder mehrere Risse aus-

   bilden - sieht aber niemand, weil in Edelstahl-Gehäuse - die

   könnte man aber hören. Pro Riss 5 Gramm mehr Staub in der

   Roboter-Halle der Verguss-Halle - und die Roboter-Halle hat

   Türen, Abluftanlagen und Filter. - Plutonium ist ja auch ein

    typisches Spalt-Produkt der Kernspaltung. Wieviel kg sind

    pro Kokillen-Castor drin ? - Wahrscheinlich bis zu 500 kg ?

    Und die französischen Castoren sind so dicht gepackt, dass

    wir vielleicht die doppelte Anzahl der Behälter brauchen

    und Robotic-Remote 500 kg Kokillen z. T. umpacken müssen.

    Die Körbe sind radial angeordnet - Ing. Goebel möchte nur

    jedes 2 te Fach mit einer Kokille gefüllt vergiessen und be-

    erdigen. Das verursacht Zusatz-Kosten, aber die Sicherheit

    geht mal wieder - wie immer - vor. - Kokillen-Castoren





- Man kann auch keine Castoren die Gasen enthalten beerdigen,

  weil Gase sich bei Temperaturerhöhung ausdehnen und somit

  der Castor im Endlager unter Innen-Gas-Druck geraten würde.

  Die Aluminium-Dichtungen würden pfeifen wenn sich der Innen-

  Druck von Umgebungsluft oder Argon unter Temperaturzunah-

  me von ca. 40 auf 300 °C stark erhöht. - Nur ein Castor in dem

  keine relevanten Gas-Mengen mehr sind ist ein guter EL-Castor.



Zur Zeit sind die DE Castoren mit einem inerten Edelgas - Argon

gefüllt, um Korrosion zu minimieren - In der Verguss-Halle wird

der Castor, Robotic-Remote, Deckel für Deckel geöffnet, und der

Verguss mit Aluminium sichert die "ewige räumliche Trennung".

der Plutonium-Partikel  - der Verguss mit flüssigem Aluminium

verdrängt das inerte Argon. Die Kuka Roboter machen die Dicht-

fläche durch : fräsen und schleifen und Druckluft wieder frei,

und schrauben die Deckel wieder auf die Behälter. - Die somit

endlager-fähigen Verguss-Castoren werden auf Anhängern zum

nur wenige Kilometer entfernten DBHD 2.0.0 Endlager gefahren.



Die Verguss-Halle ist ja in Version 2.0 bereits geplant.



Die Ketten-Reaktion / Kernspaltung wird nicht duch Temperatur

ausgelöst - sondern durch gepulsten Neutronen-Beschuss für den

hohe Stromstärken notwendig sind. Man kan Castor Inventare

nicht durch Temperatur zur Kettenreaktion veranlassen.



Ing. Goebel sieht die "Grenztemperatur" aus Vorsorge-Gründen

bei ca. 300 °C - Auslegungs-Temperatur (siehe Schaubild oben)

oberhalb von 660°C fängt das Aluminium an zu schmelzen.





Der kl. Ingenieur kann Endlagerung DE für 13,4 Mrd. EUR

Alle : untiefen, deshalb nassen, und nicht gas-dicht ver-

schliessbaren Bergwerks-Kinder-Ideen sind je nach Land

mit 40 bis 90 Mrd. EUR kalkuliert und extreme Bauzeiten.



Wie gut sind Ihre/meine Kenntnisse zu Physik und Metallbau ?



Es ist notwendig die räumlichen Abstände und die feinste

Verteilung der Spaltstoffe zu erhalten >>> Verguss Castor



Es ist der falsche Weg die Castor-Inhalte zu shreddern

und in kleineren Endlager-Behältern in einen Zustand

dichter Packung/Zusammenlegung zu bringen >>> Pollux

Würde auch 2.000 kg IOD 129 freizetzen - ewiger Schaden





Volker Goebel - Dipl.-Ing. Arch. - Industriemeister Metall



Endlager-Planer



















































Das Gebäude des BASE in Berlin - Bundesamt für die Sicherheit der kerntechnischen Entsorgung.



Die Aufsicht der Endlager-Branche in Deutschland - Der "Präsident" W. König geht vorz. in Rente.





Ing. V. Goebel bewirbt sich auf diese Stelle - dabei kommt der "Vize-Präsidentin" eine besondere



Bedeutung zu. Wahrscheinlich trifft das Ministerium BMUV eine solche Personal-Entscheidung. Ich



denke die 440 Mitarbeiter haben da auch ein Vorschlags-Recht und vielleicht eine/n Kandidat/In ?





Der Ehrlichkeit halber füge ich hinzu das mein Foto dort hängt, und ich habe Hausverbot, obwohl



ich dort noch nie durch eine Tür gegangen bin. Die Innovation hat es nicht leicht in Deutschland.





Ich musste in den vergangenen 10 Jahren 4 Strafanzeigen gegen das BASE stellen. Das BASE hat



mich vor Jahren auch mal vor Gericht gezerrt weil ich das BFE Logo unter Prüfer auf Zng. hatte.





Der ausgetragene Streit der vergangenen Jahre soll uns aber bitte heute nicht im Wege stehen !



Zum Bewerbungs-Gespräch erwarte ich Frau Dr. Nanz und / oder Frau Vanessa Janzen an der Tür.



































>>> Bewerbung Goebel für Nachfolge König - Telefonate mit BGR Endlager-Team











Sehr geehrte Damen und Herren,


anbei die Bewerbungs-Unterlagen für die Stelle Dipl.-Ing. Arch. König

MfG - Ing. Goebel






>>> 18.09.2023 - Telefonate mit dem BGR Geophysiker Team Endlager-Forschung



mit Frau Dr.-Ing. Fahland, Herrn Dr.-Ing. Massmann und Herrn Vinay Kumar





Das BGR Team will prüfen, ob und wann eine Studie zu Endlager in Steinsalz in

steiler Lagerung mit den neuen Arbeitsmitteln wie z. B. Open Geo Sys möglich ist .



Ing. Goebel hat sich bereit erklärt DBHD 2.0.0 - eine urheberrechtlich geschützte

Endlager-Planung, für die wissenschaftliche Untersuchung z. Verfügung zu stellen.



Endlager-Architektur-Planung und Geologie-Material-Wissenschaft konnten sich

halbwegs gut miteinander verständigen ... DANKE





Geologen, Geophysiker, Ingenieure, IT Experten  - Neu, jetzt mit Thermodynamik

Das Top Endlager Geo-Analyse Team der BGR !













https://www.ing-goebel.de/gdf-discussion-2023/



https://www.ing-goebel.de/bilanzen-endlager-branche-de-2023/



































_______________________________________________________________________________________________________________________________













Presse-Mitteilung : Ingenieurbüro für Endlagerung Goebel erhielt 14. und 19.09.2023



eine Endlager-Geologie geeignet für DBHD 2.0.0 zugesandt. Geologie in Kasachstan.









Academica Verlag - c/o Academia.edu - 580 California St, #400 San Francisco, CA 94104



sendet eine Geologie die in Kasachstan liegt - DBHD 2.0.0 Endlager Geologien dort.





Kasachstan hat keine Kernkraftwerke - Russland hat jede Menge HLW - und den BN 800 ...



Kasachstan ist der grösste Uran (Yellow Cake) Produzent der Welt - Interessanter Kontakt



Die Kasachen sollten das Endlager-Geschäft mit den EU Ländern, Russland, Japan suchen.







Aus Europäischer Perspektive ist das Gebiet "menschenleere Wüste" - um Behälter da



hin zu transportieren gibt es Wasserwege, in der Türkei auf die Bahn, und dann wieder



aufs Schiff und in die Wüste mit LkW-Anhängern - aufwändig - aber noch bezahlbar ...







Wenn wir nett zu den Russen sind lassen die EU HLW Behälter durch den Don-Wolga-Kanal.



Das würde bedeuten von Frankreich und Spanien und England - per Schiff in DBHD End-



lager westlicher Planung und Bauart in Kasachstan. - Für alle ein Win Win Geschäft ...





Erstmals eine Geologie die sogar bis - 15 km durchlässt ? Dort dann 450 °C - immer noch



kein Problem für einen Luftleeren, mit Aluminium (660° niedrigster Schmelzpunkt) aus-



gegossenen Castor oder ähnlichen HLW Behälter - Dort kühlen die HLW Behälter dann.









https://www.google.com/search?sca_esv=566617571&sxsrf=AM9HkKnGH1q7qR6iXT4WOoKk3wSNDP-1Hw:1695137233878&q=atyrau&tbm=isch&source=lnms&sa=X&ved=2ahUKEwicq66l_raBAxUDg_0HHSi-C_sQ0pQJegQIDhAB&biw=1366&bih=651&dpr=1#imgrc=qU37aMtBuX0hGM

















Dr Christopher Talbot - Phd Geologist published in Academia Dr Christopher Talbot - Phd Geologist published in Academia

















>>> 25 Mrd. EUR contract with EU for just saying YES







Dear foreign Ministry of Kazakhstan,

Your country got a special geology in Pricaspian Basin.

The deep rocksalt there is of interest for geological
disposal of nuclear waste - that only can be done in
a "safest manner" in such huge deep salt geologies.

Its a huge business that might bring 25 Mrd. USD
for just saying YES into your country. - Send fight
tickets Germany - Kazakhstan - Germany please.

All EU countries have the duty by law to store HLW
in geological disposal facilities and other countries
without salt - like Japan, etc, etc, also will pay a lot.

Wish you a nice day in Astana

Best regards from

Volker Goebel

Dipl.-Ing. Arch.

GDF Planner



https://www.ing-goebel.de/impressum/











Құрметті Қазақстан Сыртқы істер министрлігі!

Сіздің ел Прикаспий ойпатында ерекше геологияға ие болды.

Ондағы терең тас тұзы ядролық қалдықтарды геологиялық кәдеге жарату үшін қызығушылық тудырады - мұны тек осындай үлкен терең тұз геологияларында
«ең қауіпсіз әдіспен» жасауға болады.

Бұл 25 Mrd әкелетін үлкен бизнес. АҚШ доллары сіздің еліңізге «ИӘ» деп
айту үшін. - Германия - Қазақстан - Германия жекпе-жек билеттерін жіберіңізші.

Барлық ЕО елдері заң бойынша HLWin геологиялық кәдеге жарату қондырғыларын және тұзсыз басқа елдерді сақтауға міндетті, мысалы, Жапония және т.б., сондай-ақ көп төлейді.

Сізге Астанадағы жақсы күн тілеймін
Ізгі тілекпен

Фолькер Гебель
Volker Goebel

Dipl.-Ing. Арка.

GDF жоспарлаушысы

.




















Das sind jetzt 15 Jahre in denen ich mir Regional-, Landes-, und wie hier Becken-Geologien ansehe.





Ich kam von der tiefen Geothermie zur Endlagerung - Ich gelte als Erfinder Ko-Axial-Sonde - mittlerweile



wird so etwas schon in Arnsberg verwendet. Ich salze meine Kartoffel mit Salz aus dem Bohrkernlager MV.



Die BGE wollte weder die vergleichenden Verfahren noch Photoshop lernen, sogar die Hilfe bei der Archi-



vierung und öffentlichen Zeigung von Geologien wurde abgeleht - War alles nicht interessant ...  Mittler-



weile erhalte ich Geologien aus aller Welt und die interm. Bergbau-Branche nimmt Grundrisse an ... 15 J.









Die Ko-Axial-Sonde muss ich noch einmal neu erarbeiten - jetzt als PE Rohr und mit Isolations-Schicht.



Wir müssen noch die ganze verdammte Weltbevölkerung an eine mitteltiefe Geothermie anschliessen.



Kann man ein PE Rohr D = 0,5 m in gerollter Form auf einem LkW transportieren ? Sonst kein Produkt.





Endlager SBR in Steinsalz (Evaporit Geologie)  - Geothermie mit Rotary Bohren in Sediment Geologien.









https://www.ing-goebel.shop/shop/Geol-Locations-Geologische-Orts-Definition-f%C3%BCr-Endlager-wird-Bremer-Voerde-oder-Winner-p283828536





https://www.ing-goebel.shop/shop/1x-DBHD-GDF-Rocksalt-License-1x-Endlager-in-Steinsalz-Lizenz-Entsorgungs-Vorsorge-Nachweis-lt-AtG-p248567028

























































____________________________________________________________________________________________________________________





















>>> Grundriss- und Produkt-Idee für eine Ko-Axial-Sonde aus PE





Einsatz-Bereich ist die mittel-tiefe Geothermie bis ca. -1.200 m



PE Hersteller gesucht. Kann man so ein PE Komplex-Rohr noch im



gerollten Zustand mit dem LKW transportieren ? MfG Ing. Goebel





Kaum habe ich die 3 Bilder auf LinkedIN gepostet schaut der CEO

des besten Deutschen TiefBohrunternehmens Daldrup & Söhne AG

Wir wurden LinkedIn Bekannte und Fa. Daldrup erhielt xy Pläne :





Vorstand / CEO

Daldrup & Soehne AG · VollzeitOkt. 2006–Heute · 17 Jahre







Andreas Toenies  11:38 - 20.09.2023



Guten Morgen Herr Goebel,



bitte senden Sie mir Ihre Kontaktdaten an a.toenies@daldrup.ue



Ich werde mich dann mit Ihnen in Verbindung setzen.



Gruß Andreas Tönies











zu diesem Thema gibt es eine eigene Unter-Website - hier





















Druckversion | Sitemap
Architekt CH / Volker Goebel / Dipl.-Ing. / Tel: ++49 178 40 49 665 DE / archi.goebel@gmail.com / info@ing-goebel.com
